Delivering high performance and low power in a cost-effective footprint for mainstream applications

Topaz FPGAs

Designed for Mass Market Applications



低消費電力、大量生産アプリケーション向け、高性能

量産に最適なデバイスが新たなファミリとして登場しました。Topaz FPGAは、非常に効率的なアーキテクチャと、一般的に使用されている機能やプロトコル (PCIe Gen3、MIPI、LPDDR4、LVDS など) を組み合わせているため、大規模に展開できます

more XLR cells icon

優れた利用率

XLRセルにさらに多くのロジックを詰め込むように設計された Topazアーキテクチャにより、より機能を実装できるようになりました

MIPI, LVDS and PCIe icon

プロトコルサポート

一般的に使用されるプロトコル (LVDS、MIPI、イーサネット、PCIe Gen3) を備えた Topaz FPGAは、マシン ビジョン、ロボット工学、プリンターなどのアプリケーションをサポートします

easy-to-use packages icon

使いやすいパッケージ

Topaz FPGAは、システムに簡単に統合できる幅広い BGAパッケージを提供しています

 icon

シームレスな移行

デザインのパフォーマンスをアップグレードする必要がある場合や、ロジックを追加する必要がある場合は、Topaz から Titanium FPGA に簡単に移行できます

製品寿命

Topaz製品は、多くの多様な市場における幅広い用途に合わせて設計されています。 これらの市場のいくつかは、長期製品ライフサイクルが特徴で、一度大量生産されると、部品表の仕様やコンポーネントの変更に抵抗があります。 Efinixではそれを理解しており、お客様の製品ライフサイクルを通してサポート対象製品を安定的に供給することに尽力しています。 当社は、少なくとも 2045 年まで、Topazファミリ FPGA をサポートすることをお約束しています。製品ライフ サイクルの詳細については、最寄りの営業担当者にお問い合わせください。

Industrial manufacturing bot

産業用ロボット

MIPIインターフェースを使用してカメラやセンサーからデータを受信し、複数の動作軸を並行して制御し、Sapphire RISC-V SoCを使用してリアルタイム分析を実行します

3D printer

産業用プリンター

Topaz FPGAは、モーター制御、画像処理、システムコンポーネント間の高速 I/Oを提供できます

Photo of inside of car

ワイヤレスリピーター

信号処理アルゴリズムとフィルタリングには Topaz DSPブロックを使用します高速 I/Oで他のコンポーネントとの間でデータを送受信します

Woman with virtual reality headset

放送用イメージングとコントロール

ストリーミングビデオをTopaz FPGAに送信して、前処理、後処理、圧縮、スケーリング、および色空間変換を行います

マシンビジョンシステム

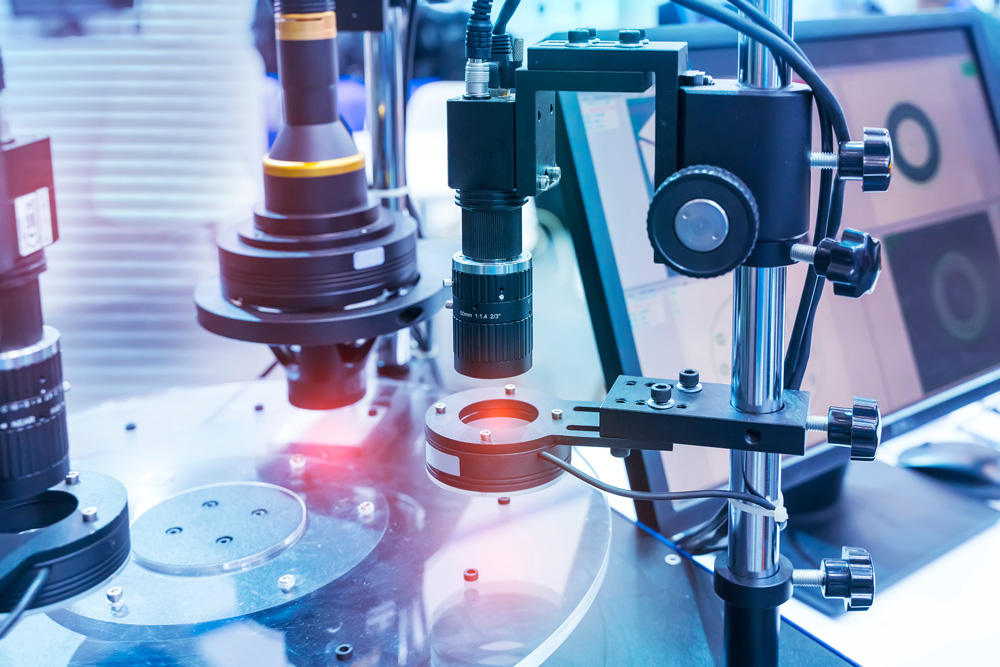

machine vision photo

マシンビジョンは、カメラ、センサー、サーマルイメージングを使用してタスクを制御および自動化し、製品の品質、標準準拠、安全性を向上させる幅広い業界とアプリケーションを網羅しています。これらのシステムでは、FPGAがデータを処理および集約し、それをディスプレイまたはその他のプロセッサに出力できます。

柔軟な I/OとMIPI、LVDS、PCIe Gen3、10/100/1000イーサネットのサポートにより、Topaz FPGAはカメラとセンサーのデータを受信し、処理して送信できます。データに対して複雑な操作を実行できます。たとえば、製品の品質を検査したり、位置と位置合わせを確認したり、差異をチェックしたり、アイテムを識別したりできます。高性能な Sapphire RISC-V SoCはソフトウェア計算を実行でき、FPGAロジックはハードウェア機能を高速化します。さらに、Topaz FPGAは低消費電力でフォームファクターが小さいため、カメラやセンサーの近くに統合しリアルタイム計算を実行できます。

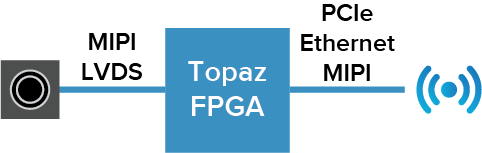

Machine Vision System



Topaz FPGA Family

Feature Tz50 Tz75 Tz100 Tz110 Tz170 Tz200 Tz325
Logic Elements (LEs) 52,160 75,520 101,440 120,584 161,008 215,360 326,080
10K RAM blocks (Mb) 2.4 5.34 6.32 6.41 11.14 15.77 19.22
DSP blocks 140 264 312 320 544 840 1008
PLLs 4 9 9 8 8 12 12
GPIO 34 133 133 80 80 181 181
High-speed I/O 146 139 139 232 232 235 235
LPDDR4 1 x32 1 x32 1 x32 1 x32 2 x32 2 x32
MIPI D-PHY 2 Gbps 2 RX
2 TX
2 RX
2 TX
4 RX
4 TX
4 RX
4 TX
3 RX
3 TX
3 RX
3 TX
12.5 Gbps transceivers 2 x4 2 x4 4 x4 4 x4
Hardened RISC-V block Quad Core Quad Core Quad Core Quad Core
PCIe® Gen3 (8G) 1 x4 1 x4 2 x4 2 x4
Data sheet (PDF)
Product page

Refer to the Topaz Selector Guide for details on which resources (e.g., number of I/O, number of PLLs, MIPI D-PHY, DDR support) are available in each package.

Topaz Package Options

Package Pitch (mm) Size (mm) Tz50 Tz75 Tz100 Tz110 Tz170 Tz200 Tz325
100-ball FBGA 0.5 5.5x5.5
225-ball FBGA 0.65 10x10
256-ball FBGA 0.8 13x13
361-ball FBGA 0.65 13x13
400-ball FBGA 0.8 16x16
400-ball FBGA 0.5 10x10
484-ball FBGA 0.8 18x18
529-ball FBGA 0.8 19x19
576-ball FBGA 0.65 16x16
676-ball FBGA 0.8 22x22
676-ball FBGA 0.65 18x18
900-ball FBGA 0.8 25x25

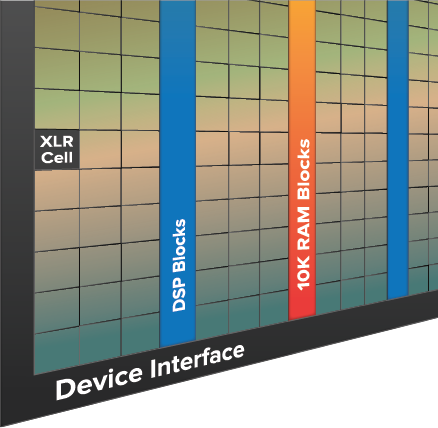

Quantum® コンピューティングファブリック

Topaz FPGAは、効率的で低消費電力の 16nmプロセス ノードに当社の革新的な Quantum®コンピューティング ファブリックを搭載しています。このファブリックにより、Efinityソフトウェアはより多くのロジックを XLRセルに詰め込むことができるため、FPGAにさらに多くのロジックを組み込むことができます。大量生産アプリケーション向けに設計された Topaz FPGAは、より少ないコストでより多くの成果を実現します。

Why the XLR Cell is a Big Deal White Paper

Learn more about our technology

Topaz FPGA Block Diagram

Resources

医療用超音波システム

ポータブル超音波機器には、長いバッテリー寿命が求められ、複雑なアルゴリズムと複数のセンサー入力ストリームを処理できなければなりません。低消費電力と小型フォーム ファクタを備えた Topaz FPGA は、小型のハンドヘルドシステムに容易に適合します。FPGAは、センサーからの入力データを並列に調整および処理し、診断用にディスプレイに送信できます。

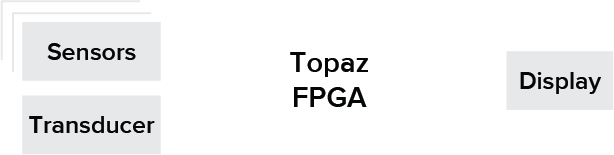

Ultrasound System diagram

Ultrasound System
