Titanium Ti375N1156 FPGAのフルデュプレックストランシーバは、最大16Gbpsのデータ転送速度を持つPCIe® Gen4、イーサネット10GBase-KR、イーサネットSGMII、および最大12.5Gbpsのデータ転送速度を持つPMA Directモードなど、複数のプロトコルをサポートしています。PCIeおよびイーサネット・トランシーバには、ハード化されたPCSが搭載されているため、実装や使用が容易です。さらに、Ti375 FPGAには、カスタム命令インターフェイスを備えた1GHzクアッドコアRISC-Vブロック、レーンあたり最大2.5Gbpsをサポートするハード化MIPI D-PHY、100Gbpsの外部メモリ帯域幅を持つハード化LPDDR4/4xコントローラが搭載されています。

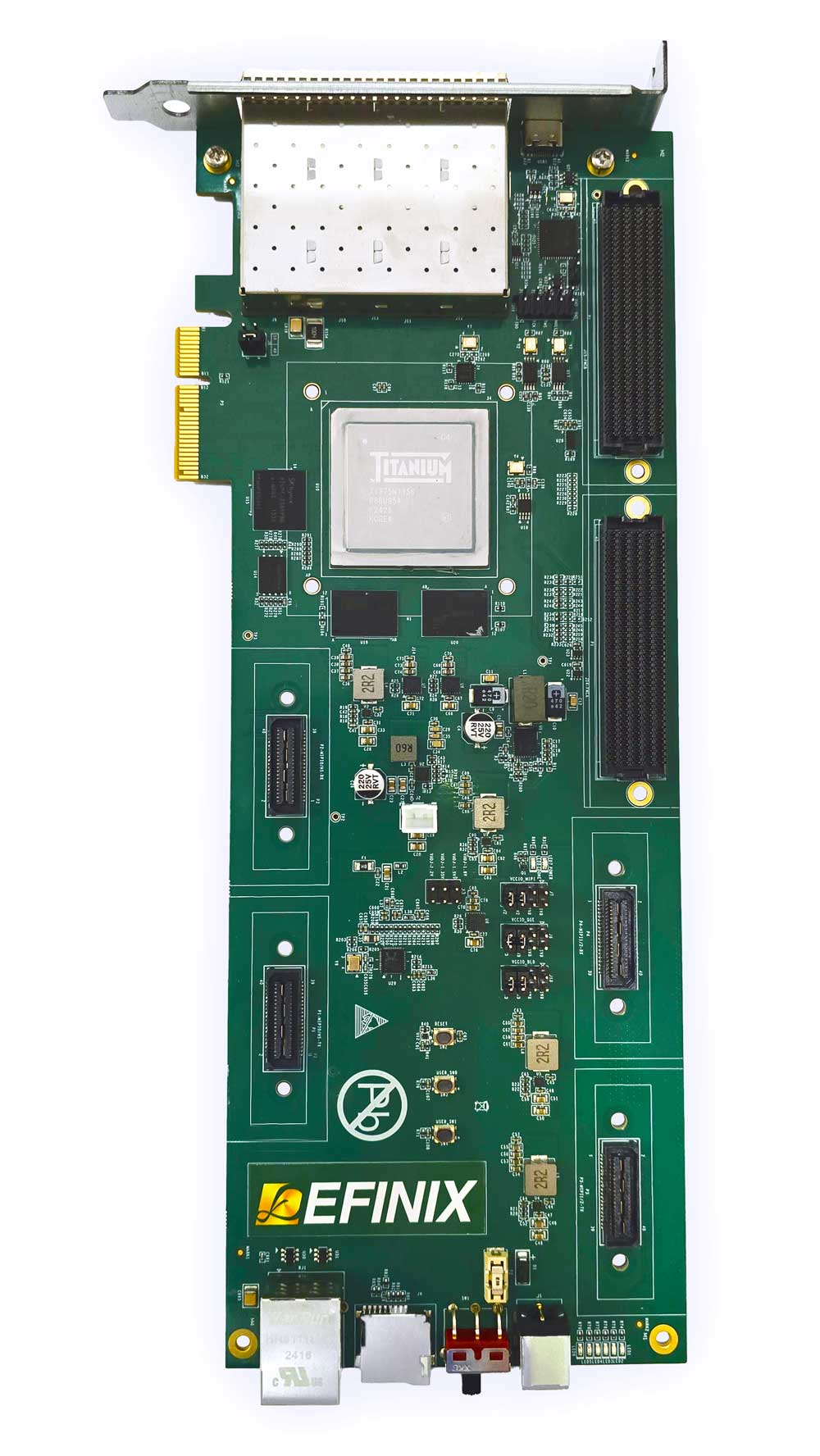

Ti375 N1156開発ボードを使用して、PCIeリンク経由で汎用CPUと接続することができます。本ボードには、CPUと本ボード間のPCIeリンクの設定方法を示すサンプルデザインがプリロードされています。 SFP+レセプタクルを使用すれば、10Gイーサネットインターフェースを介したデータ伝送にも使用できます。

このボードは、Efinity® DebuggerによるTi375 FPGA動作の同時デバッグと、Efinity RISC-V Embedded Software IDEによるRISC-V SoCソフトウェアの同時デバッグをサポートしています。さらに、FMC(HPC)インターフェイスや QSEインターフェイスなど、ボードの接続性を拡張する豊富なオンボードインターフェイスを備えています。

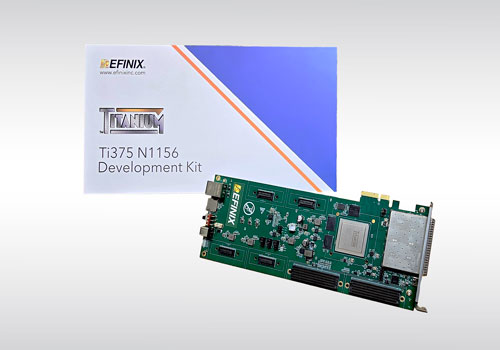

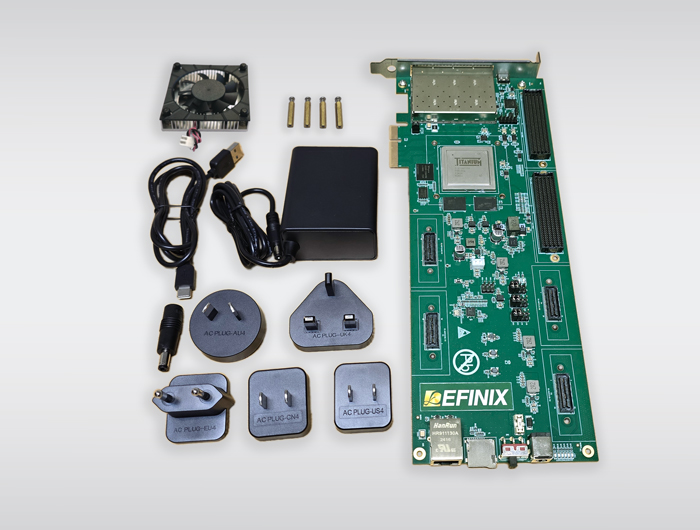

開発キットには、Efinity®ソフトウェアの無償ライセンスと1年間のアップグレードが含まれています。さらに1年間の無償保守をいつでもリクエストできます。Efinityソフトウェアは、合成、配置配線、デバッグ、タイミング解析を含む、RTL設計からビットストリーム生成までの完全なツールフローを提供します。

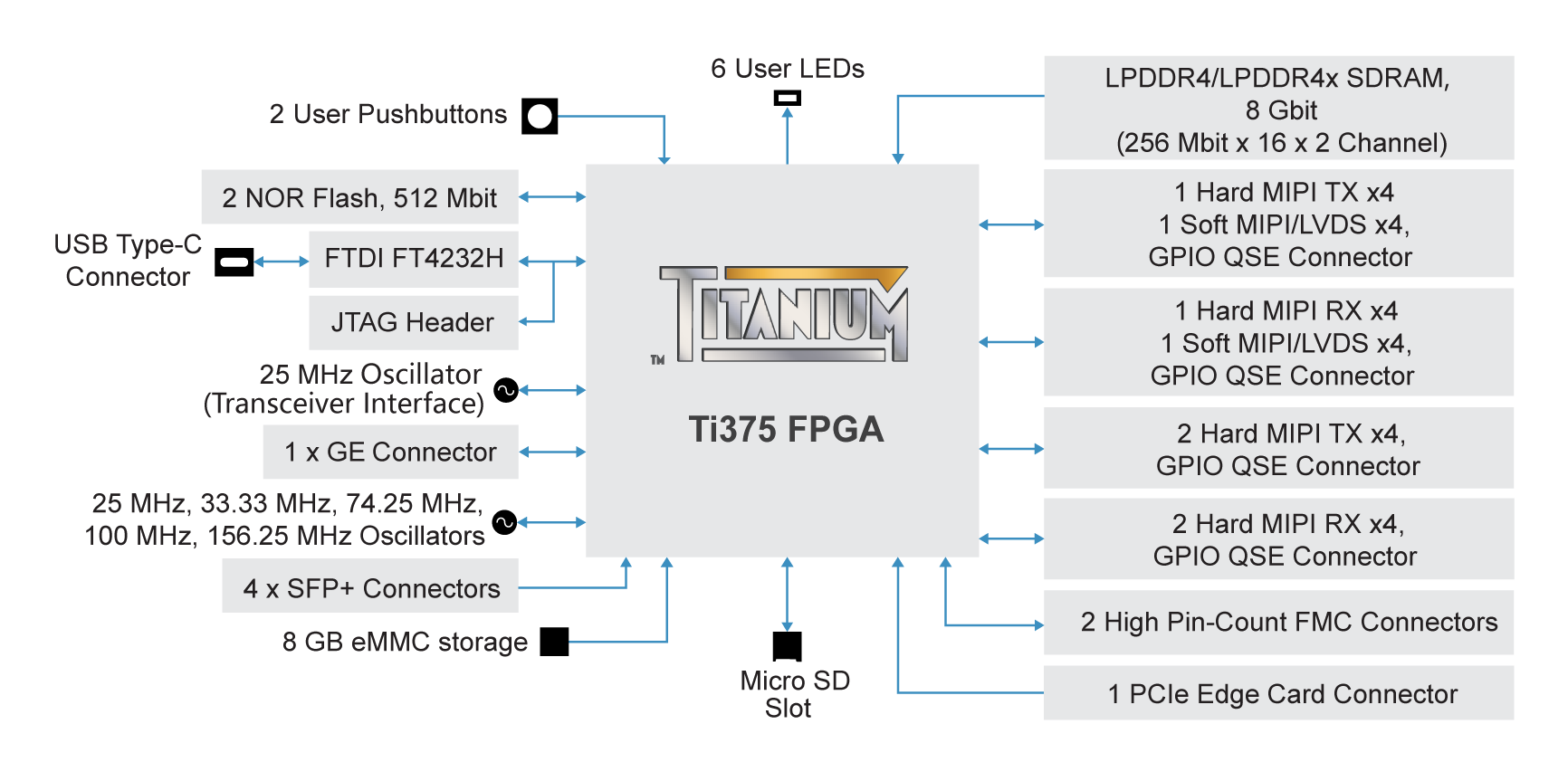

特長

• Efinix Ti375N1156C4⁽¹⁾ FPGA: 1156ボール FBGAパッケージ
• 2個の8Gbit (32Mbit x 16DQ x 8バンク x 2チャネル) LPDDR4またはLPDDR4x SDRAM：
  • x32データ幅をサポート
  • 最大3.3Gbpsの読み出し/書き込み速度
• 2個の512Mbit SPI NORフラッシュ・メモリ：
  • 各SPIフラッシュでシングル、デュアル、クアッドモードをサポート
  • 両方の SPI フラッシュ デバイスがクアッド モードで x8をサポート
• 8 GByte eMMC
• 最大8チャンネル (4データ レーン + 1クロック レーン)の TX/RX MIPIインターフェースまたは LVDS/GPIOをサポートする 4つの高速 QSEコネクタ：
  • 2個の1.5Gbps TX/RX ソフト MIPIインターフェース
  • 3個の2.5Gbps TXハードMIPIインターフェース
  • 3個の2.5Gbps RXハードMIPIインターフェース
• ４個のトランシーバー・インターフェース用SFP+レセプタクル
• １個のPCIeエッジカード・コネクター
• RGMII規格をサポートし、10Base-T、100Base-TX、1000Base-T IEEE802.3規格に準拠するギガビット・イーサネット・インターフェイス
• マイクロSDカード・スロット
• 2個のFMC:FPGAメザニンカード (HPC)コネクタ
• 開発ボードをコンフィギュレーションするためのUSB Type-Cコネクタ
• Ti375クロック入力用の25、33.33、74.25、100、156.25MHz発振器
• 冷却用ファン
• 6個のユーザーLEDと2個の押しボタンスイッチ
• 電源
  • 12.0V電源コネクタ
  • オンボード・レギュレーター・ソース 0.85 V、0.95 V、1.1 V、1.2 V、1.8 V、3.3 V、5.0 V
• パワーグッドおよびTi375コンフィギュレーション完了LED

⁽¹⁾ FPGAのスピード・グレードは異なる場合があります。
